產品簡介

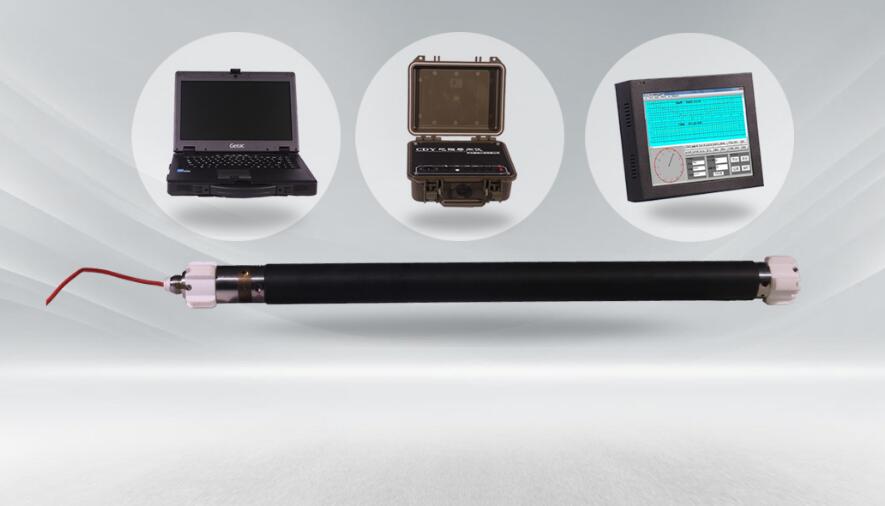

一、CDY 系列有線地磁導向儀
CDY有線地磁導向儀利用地球的重力磁場和地磁場實現導向鉆進、在長距離、大深度以及復雜地況地貌穿越工程的導向鉆進中得到廣泛應用。
為了保證CDY有線地磁導向儀測量準確可靠,隨鉆導向傳感器采用航天固態慣性導航技術,電路全部采用軍品級、低功耗元器件、依次來增強儀器的環境實用性和降低儀器的總功耗。
CDY有線地磁導向儀的隨鉆導向傳感器向地面發送帶有俯仰角、磁方位角、鉆具工具等工程信息,地面面板接收信號,進行解碼傳輸給計算機,實時顯示導向鉆頭位置、深度、俯仰角、磁方位角和鉆具工具面角等工程信息,確保了鉆孔軌跡與設計軌跡的一致,CDY有線地磁導向儀可以選配無線定位系統。
CDY 1代有線地磁導向儀技術指標如下:
導向精度(靶心距): ≤1米 俯仰角測量范圍:-45o~+45o
俯仰角測量精度: ≤±0.1o 磁方位角測量范圍: 0o~360o
磁方位角測量精度: ≤±0.5o (俯仰角-45o~+45o)
鉆具面角測量范圍: 0o~360o (俯仰角-45o~+45o)
鉆具面角測量精度: ≤±0.5o (俯仰角-45o~+45o)
隨鉆傳感器供電: 36VDC 導向傳感器外徑: Φ48mm
導向傳感器長度: 760mm 導向傳感器質量: 2.5kg
地面接口面板
輸入電壓: 220VAC 輸出電壓: 36VDC
輸入接口信號: ASK 輸出接口: USB
司鉆顯示器
供電電壓:220VAC 輸入接口:VGA/FMDI 人工定位深度30米

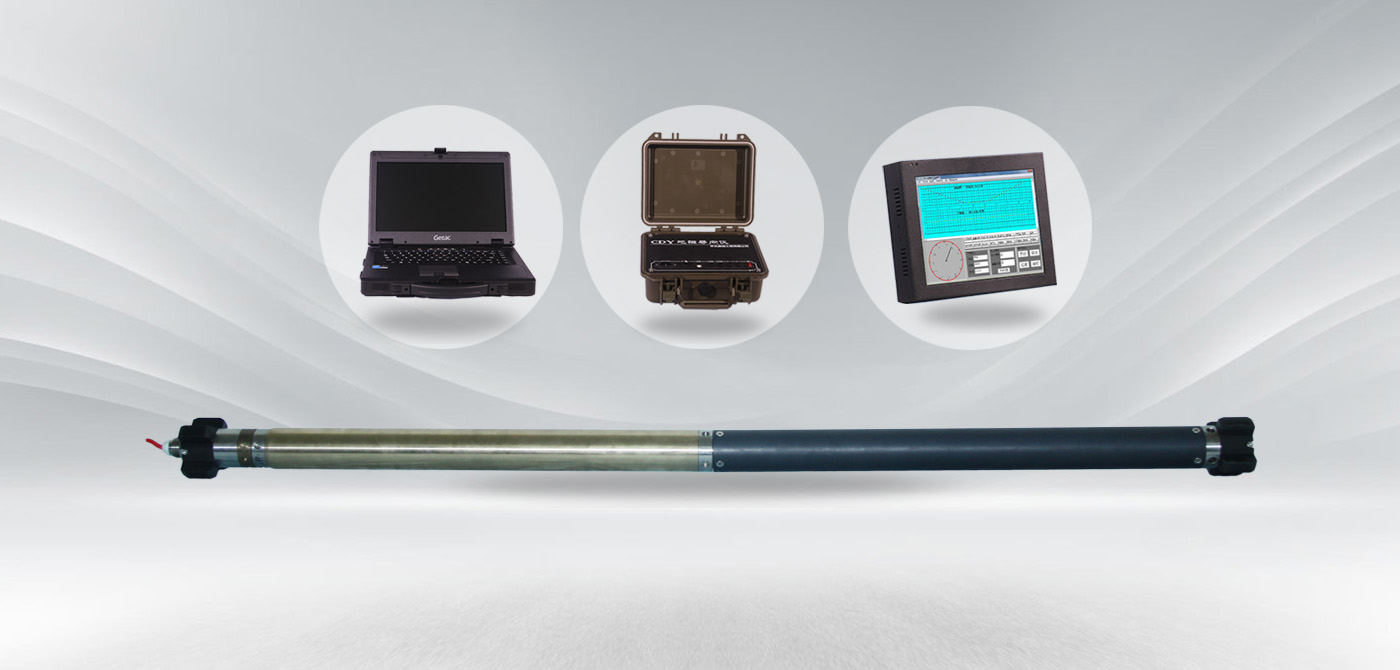

二、CDY 2代有線地磁導向儀技術指標如下:
導向精度(靶心距): ≤1米 俯仰角測量范圍:-45o~+45o
俯仰角測量精度: ≤±0.1o 磁方位角測量范圍: 0o~360o
磁方位角測量精度: ≤±0.5o (俯仰角-45o~+45o)
鉆具面角測量范圍: 0o~360o (俯仰角-45o~+45o)
鉆具面角測量精度: ≤±0.5o (俯仰角-45o~+45o)
隨鉆傳感器供電: 48VDC 導向傳感器外徑: Φ48mm
導向傳感器長度: 1120mm 導向傳感器質量: 4.5kg
地面接口面板
輸入電壓: 220VAC 輸出電壓: 48VDC
輸入接口信號: ASK 輸出接口: USB
司鉆顯示器
供電電壓:220VAC 輸入接口:VGA/FMDI /HDMI
定位系統:
CDY 2代導向儀可以自連接客戶自有的無線儀器,實現雙系統模式,由地磁導向儀器給無線探棒供電,如果中間信號線斷了,無線探棒自動轉換成電池供電,不會影響施工。人工定位深度根據客戶自有無線儀器型號來定。

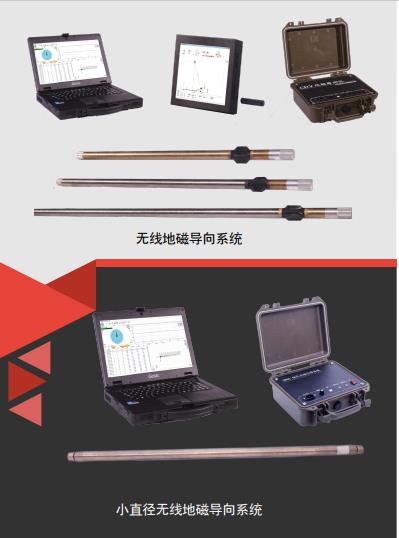

CDY無線傳輸地磁導向系統作為一種新型的測量設備其通信部分采用新的無線電磁通信技術,導向部分仍然采用我公司成熟的地磁導向技術,系統增加了人工磁場定位、引導功能。系統具有工作持續時間長、傳輸距離深、軌跡控制精準、出口位置保障性高等有點,是未來大深度、長位移軌跡控制施工中的必然發展趨勢。是施工提速增效的利器,是減少人力物力成本的有效渠道。無線傳輸地磁導向系統通過地面布置的人工磁場發射直流磁場,孔內探棒檢測磁場數據并采集,同時采集計算探棒所處鉆具的俯仰角、靶方位角、工具面角、等工程數據,將所有數據打包后進行編碼、驅動、依電磁脈沖的無線方式傳輸至入口處的地面接收設備,在數據終端進行綜合處理后,給出鉆頭的物理位置和軌跡控制方案。
CDY無線地磁傳輸導向系統指標如下:
導向精度(靶心距): ≤1米 俯仰角測量范圍:-45o~+45o
俯仰角測量精度: ≤±0.1o 磁方位角測量范圍: 0o~360o
磁方位角測量精度: ≤±0.5o (俯仰角-45o~+45o)
鉆具面角測量范圍: 0o~360o (俯仰角-45o~+45o)
鉆具面角測量精度: ≤±0.5o (俯仰角-45o~+45o)
隨鉆傳感器供電:36VDC 總質量: 5kg
電池單元、測量單元、發射單元外徑:48Φmm 和40Φmm
地面接口面板
輸入電壓: 220VAC 輸出電壓: 36VDC
輸入接口信號: ASK 輸出接口: USB
司鉆顯示器
供電電壓:220VAC 輸入接口:VGA/FMDI/HDMI 人工磁場測量深度100米
